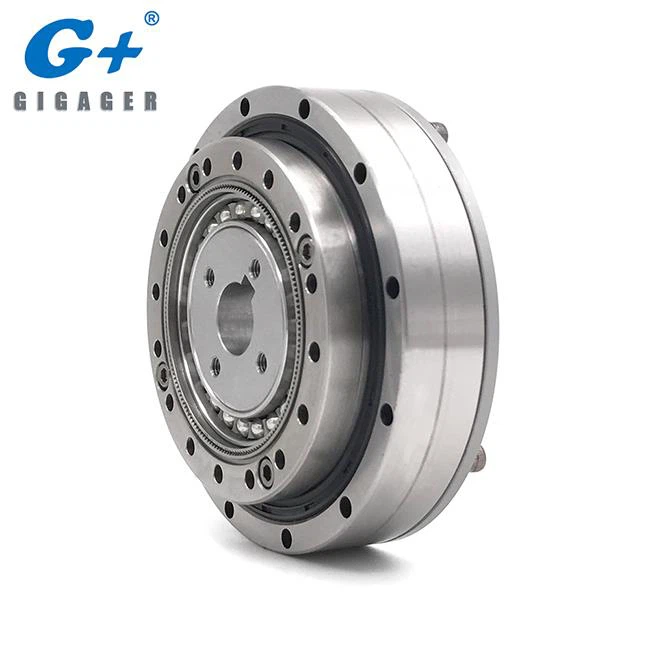

Harmonic Gearbox líkan SHF-T-14 / SHF-T-17 / SHF-T-20 / SHF-T-25 / SHF-T-32. SHF-T gerðin er flatt gerð GIGAGER samhæfða drifkerfis. GIGAGER samhliða gírkassi er mikið notaður í vélknúnum liðum með lögun af samningur hönnun, ljós þyngd, hár tog, góð gæði með samkeppnishæf verð.

1. Hver er eiginleikar vörunnar í GIGAGER Harmonic Gear Reduction?

• Hár kostnaður árangur

• Ultra íbúð hönnun

• Stöðugleiki

• Skilvirkni framleiðsla

2. SHF Flat Series Harmonic Drive

Röð	Tegund	Spec	Gírhlutfall
SHF	T (Flat)	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-

Fyrir fleiri röð CSF, SHD, CSD, vinsamlegast sjá fylgiskjalið. (sækja PDF á þessari síðu)

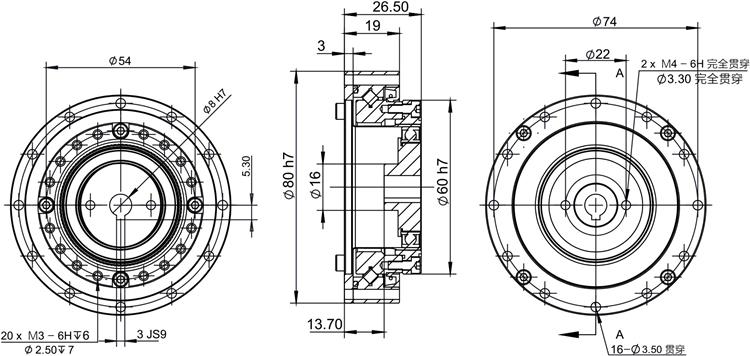

Gerð: SHF-T-14

Hlutir		Gírhlutfall
Hlutir		30K	50K	80K	100K
Metinn snúningur (Input 2000r / mín)	Nm	3.8	5.1	7.4	7.4
Leyfilegt hámarkshraði (Start • Stop)	Nm	8.6	17	22	27
Leyfileg hámarksgildi meðalhraða	Nm	7.8	6.6	10.5	10.5
Tafarlaust leyfilegt hámarkshraða	Nm	16	33	45	51
Leyfileg hámarks inntakshraði	r / mín	8000	8000	8000	8000
Leyfilegur meðalhraði inntakshraði	r / mín	3500	3500	3500	3500
Bakslag	Arc sek	≤ 20	≤ 20	<>	<>
Hannað lífstíll	klukkustund	10000	10000	15000	15000

Gerð: SHF-T-17

Hlutir		Gírhlutfall
Hlutir		30K	50K	80K	100K
Metinn snúningur (Input 2000r / mín)	Nm	8.4	15.2	21	23
Leyfilegt hámarkshraði (Start • Stop)	Nm	15.2	32	41	52
Leyfileg hámarksgildi meðalhraða	Nm	11.5	25	26	38
Tafarlaust leyfilegt hámarkshraða	Nm	29	66	83	108
Leyfileg hámarks inntakshraði	r / mín	7000	7000	7000	7000
Leyfilegur meðalhraði inntakshraði	r / mín	3500	3500	3500	3500
Bakslag	Arc sek	≤ 20	≤ 20	<>	<>
Hannað lífstíll	klukkustund	10000	10000	15000	10000

Gerð: SHF-T-20

Hlutir		Gírhlutfall
Hlutir		30K	50K	80K	100K	120K
Metinn snúningur (Input 2000r / mín)	Nm	14	24	32	38	38
Leyfilegt hámarkshraði (Start • Stop)	Nm	26	53	70	78	83
Leyfileg hámarksgildi meðalhraða	Nm	19	32	45	47	47
Tafarlaust leyfilegt hámarkshraða	Nm	48	93	121	140	140
Leyfileg hámarks inntakshraði	r / mín	6000	6000	6000	6000	6000
Leyfilegur meðalhraði inntakshraði	r / mín	3500	3500	3500	3500	3500
Bakslag	Arc sek	≤ 20	≤ 20	<>	<>	<>
Hannað lífstíll	klukkustund	10000	10000	15000	15000	15000

Gerð: SHF-T-25

Hlutir		Gírhlutfall
Hlutir		30K	50K	80K	100K	120K	160k
Metinn snúningur (Input 2000r / mín)	Nm	26	37	60	64	64	64
Leyfilegt hámarkshraði (Start • Stop)	Nm	48	93	130	149	159	167
Leyfileg hámarksgildi meðalhraða	Nm	36	52	83	103	103	103
Tafarlaust leyfilegt hámarkshraða	Nm	90	177	242	270	289	298
Leyfileg hámarks inntakshraði	r / mín	5500	5500	5500	5500	5500	5500
Leyfilegur meðalhraði inntakshraði	r / mín	3500	3500	3500	3500	3500	3500
Bakslag	Arc sek	≤ 20	≤ 20	<>	<>	<>	<>
Hannað lífstíll	klukkustund	10000	10000	15000	15000	15000	15000

Gerð: SHF-T-32

Hlutir		Gírhlutfall
Hlutir		50K	80K	100K	120K
Metinn snúningur (Input 2000r / mín)	Nm	72	112	130	130
Leyfilegt hámarkshraði (Start • Stop)	Nm	205	289	325	335
Leyfileg hámarksgildi meðalhraða	Nm	103	159	208	205
Tafarlaust leyfilegt hámarkshraða	Nm	363	540	635	652
Leyfileg hámarks inntakshraði	r / mín	4500	4500	4500	4500
Leyfilegur meðalhraði inntakshraði	r / mín	3500	3500	3500	3500
Bakslag	Arc sek	≤ 20	<>	<>	<>
Hannað lífstíll	klukkustund	10000	15000	15000	15000

3. Af hverju að velja GIGAGER?

4. Svipuð þekking

Harmonic sending er flutningur vélrænnar hreyfingar með því að nota stjórnað, teygjanlegt aflögun. Samhliða aksturinn samanstendur venjulega af þremur grunnþáttum, þar með talið stíft hjól með innri tennur, sveigjanlegt hjól sem framleiðir geislalaga teygju og hefur ytri tennur við notkun og sporöskjulaga lögun innan sveigjanlegs hjól. A bylgjuframleiðandi með sveigjanlegri veltu. Fjölda ytri tennur flexhjólsins er minna en fjöldi innra tanna á stífhjólin. Þegar bylgjuframleiðandinn snýst, eru ytri tennur sveigjanlegs hjólsins sem samsvara langa ás áttinni bara alveg möskuð við innri tennur stífs hjólsins; Í stuttum ásstefnu, fjarlægja ytri tennurnar alveg innri tennurnar. Þegar stífur hjólið er fastur og bylgjutækið snúist, munu ytri tennur sveigjanlegra hjóla bíta og bíta innri tennurnar á stíft hjólinu aftur og radíusförskiptin á hvaða punkti sem er á hringfærinu á sveigjanlegu gírinu mun breytast u.þ.b. sinusoidal. Þess vegna er þessi tegund sending kallað harmonic sending.

The harmonic reducer er eins konar harmonic sending tæki, og harmonic sending tæki inniheldur harmonic eldsneytisgjöf og harmonic reducer.

Samhliða uppbyggingin felur aðallega í sér: stífur hjólið, sveigjanlegt hjól og bylgjuframleiðandinn og þrírnir eru ómissandi.

Harmonic Gírkassi
